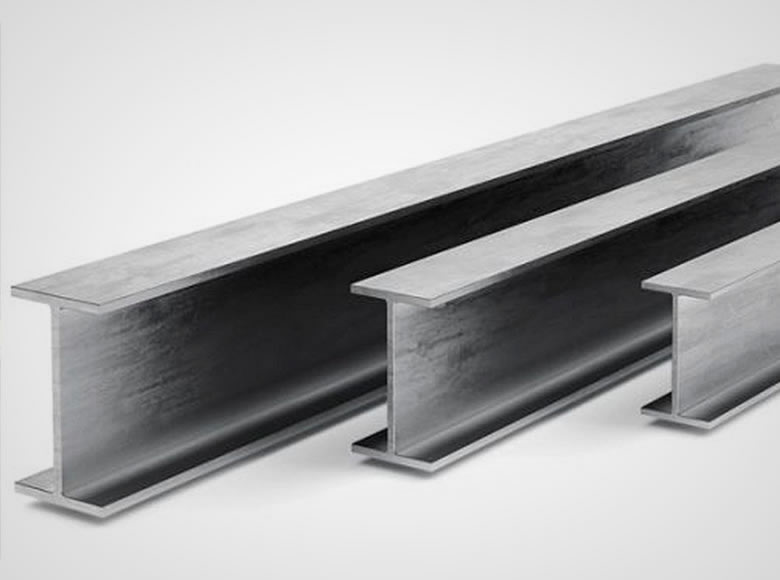

Viga I
Barras com seção transversal em forma de "I". Produzidas com aço de baixo teor de carbono, de acordo com a norma ASTM A36. Principais empregos: estruturas metálicas, máquinas e implementos agrícolas, equipamentos de transporte e chassis de ônibus e caminhões, grades, portões, esquadrias, corrimão de escadas, implementos agrícolas e rodoviários.
rolar para visualizar tabela
| Tamanho Nominal | Altura (A) | Peso | Largura das abas | Espessura da Alma | |||||
|---|---|---|---|---|---|---|---|---|---|
| mm | pol | mm | pol | kg/m | lb/pé | mm | pol | mm | pol |
| 76.20 x 60.33 | 3 x 2-3/8 | 76.20 | 3 | 8.48 | 5.70 | 59.18 | 2.330 | 4.32 | 0.170 |
| 9.67 | 6.50 | 61.24 | 2.411 | 6.38 | 0.251 | ||||
| 11.16 | 7.50 | 63.73 | 2.509 | 8.86 | 0.349 | ||||
| 101.60 x 66.68 | 4 x 2-5/8 | 101.60 | 4 | 11.46 | 7.70 | 67.56 | 2.660 | 4.83 | 0.190 |
| 12.65 | 8.50 | 69.16 | 2.723 | 6.43 | 0.253 | ||||
| 14.14 | 9.50 | 71.02 | 2.796 | 8.28 | 0.326 | ||||
| 15.63 | 10.50 | 72.90 | 2.870 | 10.16 | 0.400 | ||||
| 127.00 x 76.20 | 5 x 3 | 127.00 | 5 | 14.88 | 10.00 | 76.20 | 3.000 | 5.33 | 0.210 |
| 18.23 | 12.25 | 79.68 | 3.137 | 8.81 | 0.347 | ||||
| 21.95 | 14.75 | 58.01 | 2.284 | 12.55 | 0.494 | ||||
| 152.40 x 85.73 | 6 x 3-3/8 | 152.40 | 6 | 18.60 | 12.50 | 84.58 | 3.330 | 5.84 | 0.230 |
| 21.95 | 14.75 | 87.45 | 3.443 | 8.71 | 0.343 | ||||
| 25.67 | 17.25 | 90.55 | 3.565 | 11.81 | 0.465 | ||||
| 203.20 x 101.60 | 8 x 4 | 203.20 | 8 | 27.38 | 18.40 | 101.60 | 4.000 | 6.86 | 0.270 |
| 30.50 | 20.50 | 103.61 | 4.079 | 8.86 | 0.349 | ||||
| 34.22 | 23.00 | 105.94 | 4.171 | 11.20 | 0.441 | ||||
| 37.94 | 25.50 | 108.25 | 4.262 | 13.51 | 0.532 | ||||
| 254.00 x 117.48 | 10 x 4-5/8 | 254.00 | 10 | 37.80 | 25.40 | 118.36 | 4.660 | 7.87 | 0.310 |
| 44.65 | 30.00 | 121.84 | 4.797 | 11.35 | 0.447 | ||||
| 52.09 | 35.00 | 125.58 | 4.944 | 15.09 | 0.594 | ||||
| 59.53 | 40.00 | 129.31 | 5.091 | 18.82 | 0.741 | ||||
| 304.80 x 113.35 | 12 x 5-1/4 | 304.80 | 12 | 60.71 | 40.80 | 133.35 | 5.250 | 11.68 | 0.460 |
| 66.97 | 45.00 | 136.02 | 5.355 | 14.35 | 0.565 | ||||
| 74.41 | 50.00 | 139.12 | 5.477 | 17.45 | 0.687 | ||||
| 81.85 | 55.00 | 142.24 | 5.600 | 20.57 | 0.810 | ||||
| 457.20 x 152.40 | 18 x 6 | 457.20 | 18 | 81.40 | 54.70 | 152.40 | 6.000 | 11.68 | 0.460 |
| 89.29 | 60.00 | 154.61 | 6.087 | 13.89 | 0.547 | ||||
| 96.73 | 65.00 | 156.69 | 6.169 | 15.98 | 0.629 | ||||
| 104.15 | 70.00 | 158.78 | 6.251 | 18.06 | 0.711 | ||||
| 508.00 x 117.80 | 20 x 7 | 508.00 | 20 | 121.14 | 81.40 | 177.80 | 7.000 | 15.24 | 0.600 |
| 126.50 | 85.00 | 179.15 | 7.053 | 16.59 | 0.653 | ||||
| 133.94 | 90.00 | 181.00 | 7.126 | 18.44 | 0.726 | ||||
| 141.38 | 95.00 | 182.88 | 7.200 | 20.32 | 0.800 | ||||
| 148.82 | 100.00 | 184.73 | 7.273 | 22.17 | 0.873 | ||||
