SAE 1020
Indicado para parafusos, trefilados duros, longarinas, chassis, discos de roda, peças em geral para máquinas e veículos submetidos a esforços pequenos e médios. É um aço altamente tenaz, particularmente indicado para fabricação de peças que devam receber tratamento superficial para aumento de dureza, principalmente cementação. Utilizado ainda para eixos em geral, forjados.
| Composição química | |||||||
|---|---|---|---|---|---|---|---|
| C | Mn | P | S | Si | Ni | Cr | Mo |
| 0,18/0,23 | 0,30/0,60 | 0,040 | 0,050 | - | - | - | - |
| Tratamentos térmicos | |||
|---|---|---|---|
| Recozimento ºC | Normalização ºC | Têmpera | |
| ºC | Meios | ||
| 860/900 | 900/930 | 870/900 | Água |
SAE 1045
Indicado para transmissão de média solicitação, parafusos, cabos, malas, eixos para vagões ferroviários. É um aço de médio teor de carbono que se presta muito bem para ser endurecido ou beneficiado por tratamento térmico. Pode ser tratado seletivamente por indução ou chama. Devido a isso, encontra grande aplicação no fabrico de forjados, partes estruturais de máquinas e eixos em geral.
| Composição química | |||||||
|---|---|---|---|---|---|---|---|
| C | Mn | P | S | Si | Ni | Cr | Mo |
| 0,43/0,50 | 0,60/0,90 | 0,040 | 0,050 | - | - | - | - |
| Composição química | |||||||
|---|---|---|---|---|---|---|---|
| C | Mn | P | S | Si | Ni | Cr | Mo |
| 0,43/0,50 | 0,60/0,90 | 0,040 | 0,050 | - | - | - | - |
SAE 1020
Indicado para parafusos, trefilados duros, longarinas, chassis, discos de roda, peças em geral para máquinas e veículos submetidos a esforços pequenos e médios. É um aço altamente tenaz, particularmente indicado para fabricação de peças que devam receber tratamento superficial para aumento de dureza, principalmente cementação. Utilizado ainda para eixos em geral, forjados.
| Composição química | |||||||
|---|---|---|---|---|---|---|---|
| C | Mn | P | S | Si | Ni | Cr | Mo |
| 0,18/0,23 | 0,30/0,60 | 0,040 | 0,050 | - | - | - | - |
| Tratamentos térmicos | |||
|---|---|---|---|
| Recozimento ºC | Normalização ºC | Têmpera | |
| ºC | Meios | ||
| 860/900 | 900/930 | 870/900 | Água |
SAE 1045
Indicado para transmissão de média solicitação, parafusos, cabos, malas, eixos para vagões ferroviários. É um aço de médio teor de carbono que se presta muito bem para ser endurecido ou beneficiado por tratamento térmico. Pode ser tratado seletivamente por indução ou chama. Devido a isso, encontra grande aplicação no fabrico de forjados, partes estruturais de máquinas e eixos em geral.
| Composição química | |||||||
|---|---|---|---|---|---|---|---|
| C | Mn | P | S | Si | Ni | Cr | Mo |
| 0,43/0,50 | 0,60/0,90 | 0,040 | 0,050 | - | - | - | - |
| Tratamentos térmicos | |||
|---|---|---|---|
| Recozimento ºC | Normalização ºC | Têmpera | |
| ºC | Meios | ||
| 860/900 | 900/930 | 870/900 | Água |
rolar para visualizar tabela
| Composição química aproximada | ||||||||
|---|---|---|---|---|---|---|---|---|
| C | Si | Mn | Smáx | Pmáx | Cr | Ni | Mo | |
| SAE 1020 | 0,20 | 0,25 | 0,45 | 0,040 | 0,040 | |||
| SAE 1045 | 0,45 | 0,25 | 0,75 | 0,040 | 0,040 | |||
| SAE 4140 | 0,40 | 0,27 | 0,87 | 0,040 | 0,040 | 0,95 | 0,20 | |
| SAE 4320 | 0,20 | 0,27 | 0,55 | 0,040 | 0,040 | 0,50 | 1,80 | 0,25 |
| SAE 4340 | 0,40 | 0,27 | 0,70 | 0,040 | 0,040 | 0,80 | 1,80 | 0,25 |
| SAE 8620 | 0,20 | 0,27 | 0,80 | 0,040 | 0,040 | 0,50 | 0,55 | 0,20 |
| SAE 8640 | 0,40 | 0,27 | 0,87 | 0,040 | 0,040 | 0,50 | 0,55 | 0,20 |
| Características | Aplicações | |
|---|---|---|
| SAE 1020 | Boa forjabilidade e soldabilidade. Má usinabilidade. | Indústria automobilística, forjados. |
| SAE 1045 | Aço ao carbono de ótima forjabilidade e boa usinabilidade. | Peças para indústria automobilística como eixos, por exemplo. |
| SAE 4140 | Aço para beneficiamento, alta temperabilidade, má soldabilidade e usinabilidade razoável. | Virabrequins, eixos, engrenagens, bielas, etc. |
| SAE 4320 | Boa forjabilidade e soldabilidade. Má usinabilidade. | Pinhões, componentes de máquinas, etc. |
| SAE 4340 | Aços de alta temperabilidade. | Virabrequins, eixos, engrenagens, bielas, etc. |
| SAE 8620 | Aço com ótima temperabilidade e usinabilidade. Possui ótima forjabilidade e soldabilidade. | Nos casos em que se deseja endurecimento superficial por cementação ou carbonitretação. |
| SAE 8640 | Alta temperabilidade e boa soldabilidade. | Virabrequins, eixos, engrenagens, bielas, etc. |

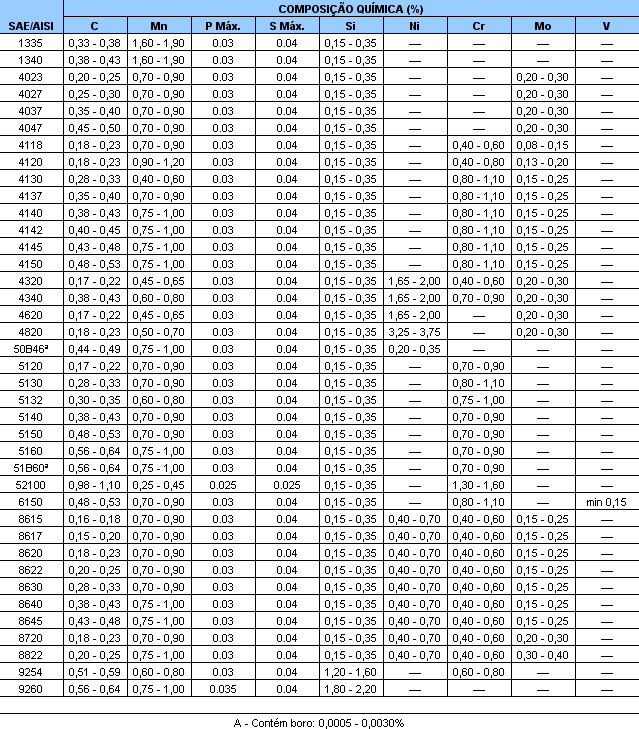

Composição química SAE/AISI/ASTM/ABNT

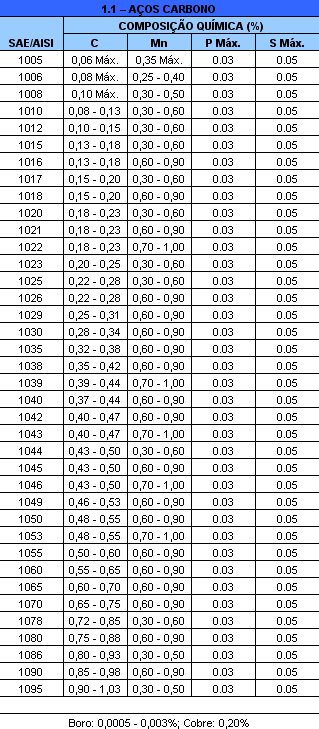

Aços construção mecânica carbono - SAE J403

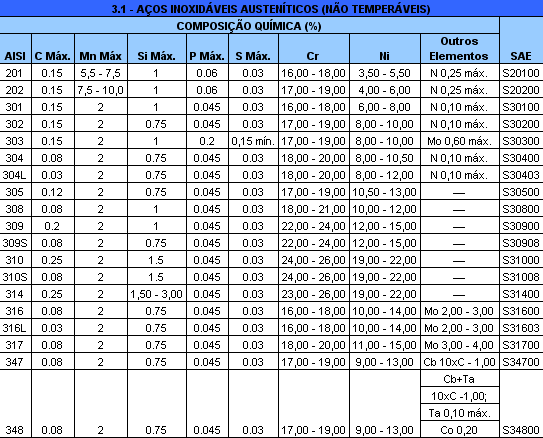

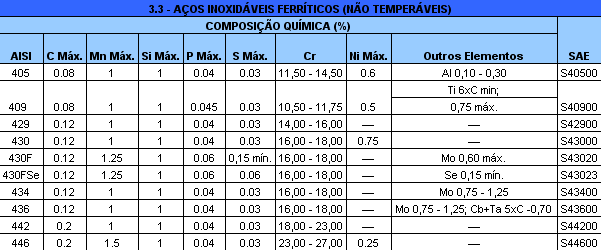

Aços inoxidáveis ABNT/AISI/SAE J405

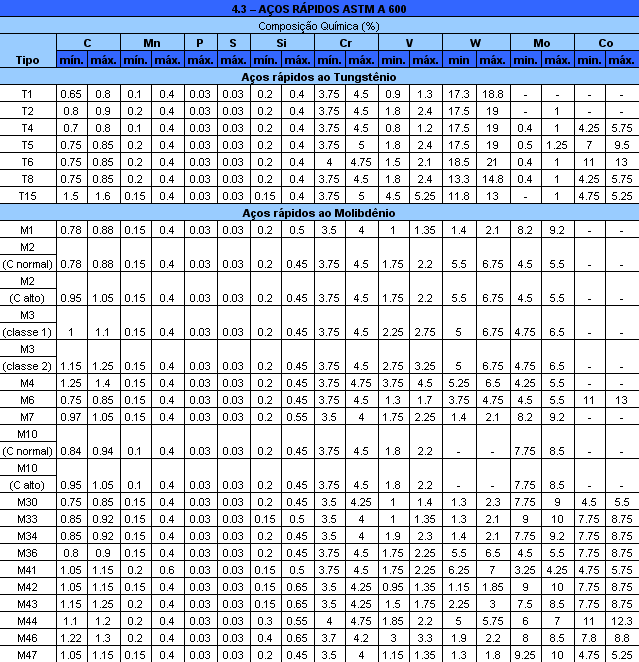

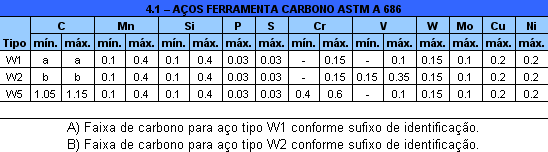

Aços ferramenta e rápidos ASTM

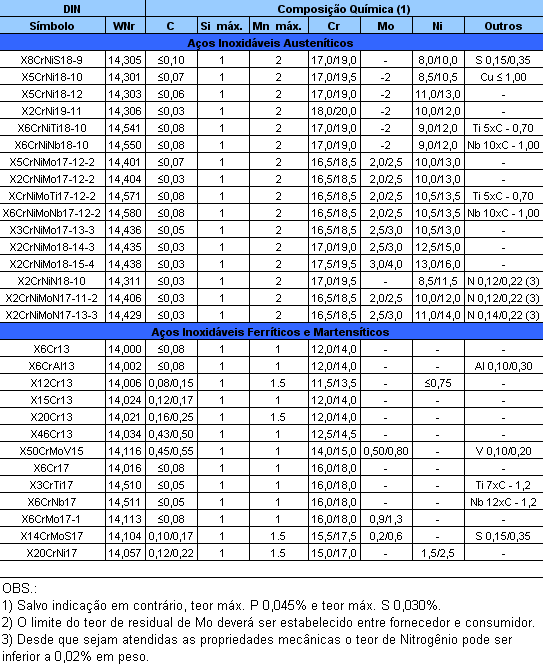

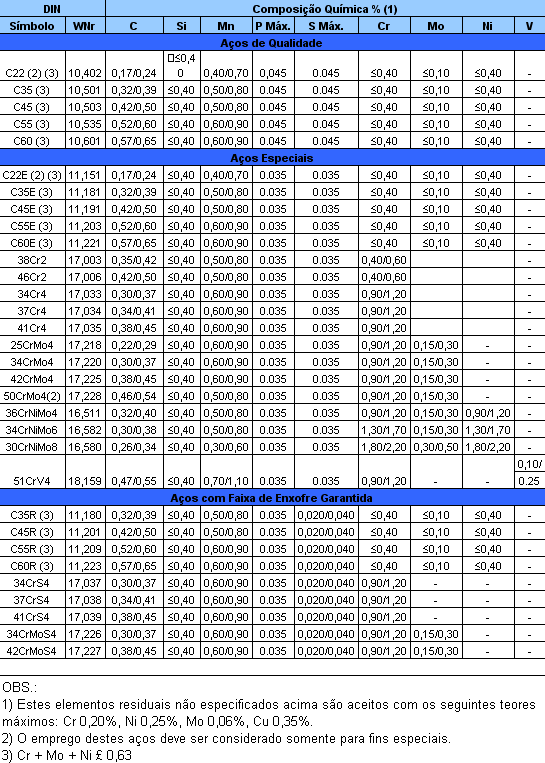

Composição química DIN
| DIN | Composição química (1) | ||||||
|---|---|---|---|---|---|---|---|
| Símbolo | WNr | C | Si | Mn | P Máx. | S | Pb |
| Aços normalmente não utilizados para tratamento térmico (2) | |||||||
| 11SMn30 | 10,715 | ≤0,14 | ≤0,05 | 0,90/1,30 | 0.11 | 0,27/0,33 (4) | - |
| 11SMnPb30 | 10,718 | ≤0,14 | ≤0,05 | 0,90/1,30 | 0.11 | 0,27/0,33 (4) | 0,20/0,35 |
| 11SMn37 | 10,736 | ≤0,14 | ≤0,05 | 1,00/1,50 | 0.11 | 0,34/0,40 | - |
| 11SMnPb37 | 10,737 | ≤0,14 | ≤0,05 | 1,00/1,50 | 0.11 | 0,34/0,40 | 0,20/0,35 |
| Aços para cementação e de usinagem fácil (2) | |||||||
| 10S20 | 10,721 | 0,07/0,13 | ≤0,40 | 0,70/1,10 | 0.06 | 0,15/0,25 | - |
| 10SPb20 | 10,722 | 0,07/0,13 | ≤0,40 | 0,70/1,10 | 0.06 | 0,15/0,25 | 0,20/0,35 |
| 15SMn13 | 10,725 | 0,12/0,18 | ≤0,40 | 0,90/1,30 | 0.06 | 0,08/0,18 | - |
| Aços para beneficiamento de usinagem fácil | |||||||
| 35S20 | 10,726 | 0,32/0,39 | ≤0,40 | 0,70/1,10 | 0.06 | 0,15/0,25 | - |
| 46S20 | 10,727 | 0,42/0,50 | ≤0,40 | 0,70/1,10 | 0.06 | 0,15/0,25 | - |
|
Obs: 1) Elementos residuais não especificados acima são aceitos com os seguintes teores máximos: Cr 0,20% Máx Ni 0,25% Máx Mo 0,66% Máx Cu 0,35% Máx 2) Os aços 11SMn30 e 11SMnPb30, em certos casos podem ser submetidos a tratamento de cementação devendo o usuário certificar-se de que isso seja compatível com a aplicação prevista 3) Para o aço se acalmar é admissível um teor de Mn mínimo de 0,50% em peso 4) Um teor mácimo de 0,30% em peso de S na análise pode ser pedido sob acordo |
|||||||

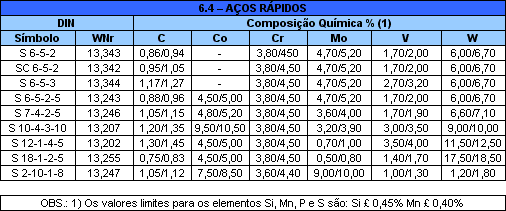

Aços ferramento e rápidos DIN 17350
rolar para visualizar tabela
| DIN | Composição química % | |||||
|---|---|---|---|---|---|---|
| Símbolo | WNr | C | Si | Mn | P máx. | S máx. |
| C45 W | 11,730 | 0,40/0,50 | 0,15/0,40 | 0,60/0,80 | 0.035 | 0.035 |
| C60 W | 11,740 | 0,55/0,65 | 0,15/0,40 | 0,60/0,80 | 0.035 | 0.035 |
| C70 W2 | 11,620 | 0,65/0,74 | 0,10/0,30 | 0,10/0,35 | 0.03 | 0.03 |
| C80 W1 | 11,525 | 0,75/0,85 | 0,10/0,25 | 0,10/0,25 | 0.02 | 0.02 |
| C85 W | 11,830 | 0,80/0,90 | 0,25/0,40 | 0,50/0,70 | 0.025 | 0.02 |
| C105 W1 | 11,545 | 1,00/1,10 | 0,10/0,25 | 0,10/0,25 | 0.02 | 0.02 |
rolar para visualizar tabela
| DIN | Composição química % (1) | |||||||
|---|---|---|---|---|---|---|---|---|
| Símbolo | WNr | C | Si | Mn | Cr | Mo | Ni | V |
| 55NiCrMoV6 | 12,713 | 0,50/0,60 | 0,10/0,40 | 0,65/0,95 | 0,60/0,80 | 0,25/0,35 | 1,50/1,80 | 0,07/0,12 |
| 56NiCrMoV7 | 12,714 | 0,50/0,60 | 0,10/0,40 | 0,65/0,95 | 1,00/1,20 | 0,45/0,55 | 1,50/1,80 | 0,07/0,12 |
| X38CrMoV5-1 | 12,343 | 0,36/0,42 | 0,90/1,20 | 0,30/0,50 | 4,80/5,50 | 1,10/1,40 | - | 0,25/0,50 |
| X40CrMoV5-1 | 11,244 | 0,37/0,43 | 0,90/1,20 | 0,30/0,50 | 4,80/5,50 | 1,20/1,50 | - | 0,90/1,10 |
| X32CrMoV3-3 | 12,365 | 0,28/0,35 | 0,10/0,40 | 0,15/0,45 | 2,70/3,20 | 5,60/3,00 | - | 0,40/0,70 |
| Obs: 1) Os valores máximos de P e S são 0,030% | ||||||||
