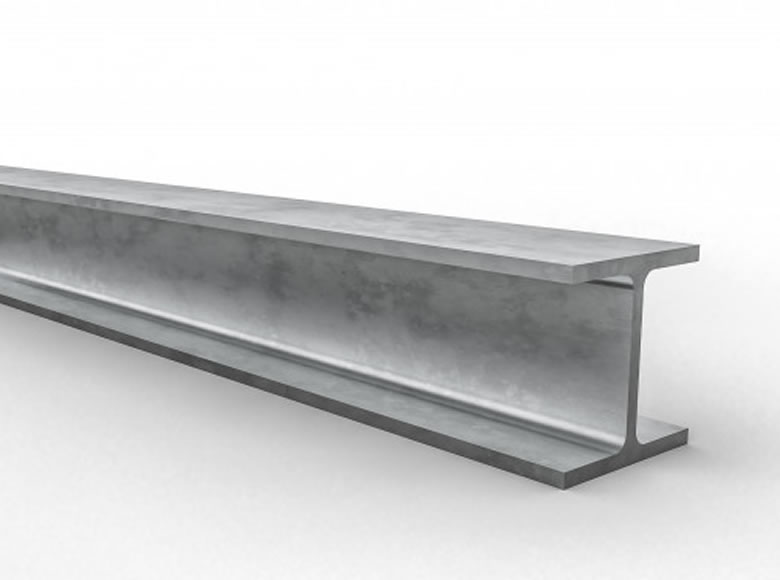

Viga H
Barras com seção transversal em forma de H. Produzidas com aço de baixo teor de carbono, de acordo com a norma ASTM A36. Principais empregos: estruturas metálicas, máquinas e implementos agrícolas, equipamentos de transporte e chassis de ônibus e caminhões, grades, portões, esquadrias, corrimão de escadas, implementos agrícolas e rodoviários.
rolar para visualizar tabela
| Tamanho Nominal | Lar. da aba | Area | Peso | Furos | Jx | Jy | Wx | Wy | rx | ry | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Polegs | Cm | cm | cm | cm2 | Kg/m | a cm | F pol. | cm4 | cm4 | cm3 | cm3 | cm | cm |
| 4" x 4" | 10.16 x 10.16 | 10.16 | 0.80 | 25.74 | 20.54 | 5.8 | 5/ago | 445 | 150 | 87 | 30 | 4.17 | 2.41 |
| 5" x 5" | 121.70 x 12.70 | 12.70 | 0.80 | 35.29 | 28.13 | 7.0 | 3/abr | 990 | 324 | 156 | 51 | 5.28 | 3.05 |
| 15.08 | 0.80 | 47.29 | 37.20 | 8.8 | 7/ago | 1955 | 620 | 257 | 82 | 6.43 | 3.63 | ||
| 6" x 6" | 15.24 x 15.24 | ||||||||||||
| 15.40 | 1.11 | 52.13 | 40.42 | 8.8 | 7/ago | 2051 | 666 | 269 | 87 | 6.27 | 3.58 | ||
