Voltar para produtos

Perfil W

Os perfis laminados seguem padrões e especificações da norma ASTM, com ampla variedade de bitolas, de 6 a 24 polegadas (de 150mm a 600mm), e diferentes especificações ASTM A36, A572 Grau 50, A588 e outros. Além disso, os perfis laminados possuem abas paralelas retilíneas, menos massa linear (kg/m) e são feitos em vigas inteiriças, sem tensões localizadas.

Galvaço - Perfil W
Rolar para visualizar a tabela por completo

rolar para visualizar tabela

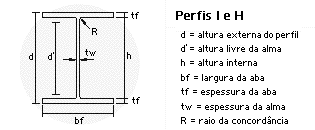

mm x kg/m Massa Linear d bf ESPESSURA h d' Area EIXO X-X
tw tf Ix Wx rbx Zx
Kg/m mm mm mm mm mm mm cm2 cm4 cm3 cm cm3
W 150 x 13,0 13,0 148 100 4,3 4,9 138 118 16,6 635 85,8 6,18 96,4
W 150 x 18,0 18,0 153 102 5,8 7,1 139 119 23,4 939 122,8 6,34 139,4
W 150 x 22,5 (H) 22,5 152 152 5,8 6,6 139 119 29,0 1229 161,7 6,51 179,6
W 150 x 24,0 24,0 160 102 6,6 10,3 139 115 31,5 1384 173,0 6,63 197,6
W 150 x 29,8 (H) 29,8 157 153 6,6 9,3 138 118 38,5 1739 221,5 6,72 247,5
W 150 x 37,1 (H) 37,1 162 154 8,1 11,6 139 119 47,8 2244 277,0 6,85 313,5
W 200 x 15,0 15,0 200 100 4,3 5,2 190 170 19,4 1305 130,5 8,2 147,9
W 200 x 19,3 19,3 203 102 5,8 6,5 190 170 25,1 1686 166,1 8,19 190,6
W 200 x 22,5 22,5 206 102 6,2 8,0 190 170 29,0 2029 197,0 8,37 225,5
W 200 x 26,6 26,6 207 133 5,8 8,4 190 170 34,2 2611 252,3 8,73 282,3
W 200 x 31,3 31,3 210 134 6,4 10,2 190 170 40,3 3168 301,7 8,86 338,6
W 200 x 35,9 (H) 35,9 201 165 6,2 10,2 181 161 45,7 3437 342,0 8,67 379,2
W 200 x 41,7 (H) 41,7 205 166 7,2 11,8 181 157 53,5 4114 401,4 8,77 448,6
W 200 x 46,1 (H) 46,1 203 203 7,2 11,0 181 161 58,6 4543 447,6 8,81 495,3
W 200 x 52,0 (H) 52,0 206 204 7,9 12,6 181 157 66,9 5298 514,4 8,90 572,5
HP 200 x 53,0 (H) 53,0 204 207 11,3 11,3 181 161 68,1 4977 488,0 8,55 551,3
W 200 x 59,0 (H) 59,0 210 205 9,1 14,2 182 158 76,0 6140 584,8 8,99 655,9
W 200 x 71,0 (H) 71,0 216 206 10,2 17,4 181 161 91,0 7660 709,2 9,17 803,2
W 200 x 86,0 (H) 86,0 222 209 13,0 20,6 181 157 110,9 9498 855,7 9,26 984,2
W 250 x 17,9 17,9 251 101 4,8 5,3 240 220 23,1 2291 182,6 9,96 211,0
W 250 x 22,3 22,3 254 102 5,8 6,9 240 220 28,9 2939 231,4 10,09 267,7
W 250 x 25,3 25,3 257 102 6,1 8,4 240 220 32,6 3473 270,2 10,31 311,1
W 250 x 28,4 28,4 260 102 6,4 10,0 240 220 36,6 4046 311,2 10,51 357,3
W 250 x 32,7 32,7 258 146 6,1 9,1 240 220 42,1 4937 382,7 10,83 428,5
W 250 x 38,5 38,5 262 147 6,6 11,2 240 220 49,6 6057 462,4 11,05 517,8
W 250 x 44,8 44,8 266 148 7,6 13,0 240 220 57,6 7158 538,2 11,15 606,3
HP 250 x 62,0 (H) 62,0 246 256 10,5 10,7 225 201 79,6 8728 709,6 10,47 790,5
W 250 x 73,0 (H) 73,0 253 254 8,6 14,2 225 201 92,7 11257 889,9 11,02 983,3
W 250 x 80,0 (H) 80,0 256 255 9,4 15,6 225 201 101,9 12550 980,5 11,10 1088,7
HP 250 x 85,0 (H) 85,0 254 260 14,4 14,4 225 201 108,5 12280 966,9 10,64 1093,2
W 250 x 89,0 (H) 89,0 260 265 10,7 17,3 225 201 113,9 14237 1095,1 11,18 1224,4
W 250 x 101,0 (H) 101,0 264 257 11,9 19,6 225 201 128,7 16352 1238,8 11,27 1395,0
W 250 x 115,0 (H) 115,0 269 259 13,5 22,1 225 201 146,1 18920 1406,7 11,38 1597,4
W 310 x 21,0 21,0 303 101 5,1 5,7 292 272 27,2 3776 249,2 11,77 291,9
W 310 x 23,8 23,8 305 101 5,6 6,7 292 272 30,7 4346 285,0 11,89 333,2
W 310 x 28,3 28,3 309 102 6,0 8,9 291 271 36,5 5500 356,0 12,28 412,0
W 310 x 32,7 32,7 313 102 6,6 10,8 291 271 42,1 6570 419,8 12,49 485,3
W 310 x 38,7 38,7 310 165 5,8 9,7 291 271 49,7 8581 553,6 13,14 615,4
W 310 x 44,5 44,5 313 166 6,6 11,2 291 271 57,2 9997 638,8 13,22 712,8
W 310 x 52,0 52,0 317 167 7,6 13,2 291 271 67,0 11909 751,4 13,33 842,5
HP 310 x 79,0 (H) 79,0 299 306 11,0 11,0 277 245 100,0 16316 1091,3 12,77 1210,1
HP 310 x 93,0 (H) 93,0 303 308 13,1 13,1 277 245 119,2 19682 1299,1 12,85 1450,3
W 310 x 97,0 (H) 97,0 308 305 9,9 15,4 277 245 123,6 22284 1447,0 13,43 1594,2
W 310 x 107,0 (H) 107,0 311 306 10,9 17,0 277 245 136,4 24839 1597,3 13,49 1768,2
HP 310 x 110,0 (H) 110,0 308 310 15,4 15,5 277 245 141,0 23703 1539,1 12,97 1730,6
W 310 x 117,0 (H) 117,0 314 307 11,9 18,7 277 245 149,9 27563 1755,6 13,56 1952,6
HP 310 x 125,0 (H) 125,0 312 312 17,4 17,4 277 245 159,0 27076 1735,6 13,05 1963,3
W 360 x 32,9 32,9 349 127 5,8 8,5 332 308 42,1 8358 479,0 14,09 547,6
W 360 x 39,0 39,0 353 128 6,5 10,7 332 308 50,2 10331 585,3 14,35 667,7
W 360 x 44,0 44,0 352 171 6,9 9,8 332 308 57,7 12258 696,5 14,58 784,3
W 360 x 51,0 51,0 355 171 7,2 11,6 332 308 64,8 14222 801,2 14,81 899,5
W 360 x 57,8 57,8 358 172 7,9 13,1 332 308 72,5 16143 901,8 14,92 1014,8
W 360 x 64,0 64,0 347 203 7,7 13,5 320 288 81,7 17890 1031,1 14,80 1145,5
W 360 x 72,0 72,0 350 204 8,6 15,1 320 288 91,3 20169 1152,5 14,86 1285,9
W 360 x 79,0 79,0 354 205 9,4 16,8 320 288 101,2 22713 1283,2 14,98 1437,0
W 360 x 91,0 (H) 91,0 353 254 9,5 16,4 320 288 115,9 26755 1515,9 15,19 1680,1
W 360 x 101,0 (H) 101,0 357 255 10,5 18,3 320 286 129,5 30279 1696,3 14,29 1888,9
W 360 x 110,0 (H) 110,0 360 256 11,4 19,9 320 288 140,6 33155 1841,9 15,36 2059,3
W 360 x 122,0 (H) 122,0 363 257 13,0 21,7 320 288 155,3 36599 2016,5 15,35 2269,8
W 410 x 38,8 38,8 399 140 6,4 8,8 381 357 50,3 12777 640,5 15,94 736,8
W 410 x 46,1 46,1 403 140 7,0 11,2 381 357 59,2 15690 778,7 16,27 891,1
W 410 x 53,0 53,0 403 177 7,5 10,9 381 357 68,4 18734 929,7 16,55 1052,2
W 410 x 60,0 60,0 407 178 7,7 12,8 381 357 76,2 21707 1066,7 16,88 1201,5
W 410 x 67,0 67,0 410 179 8,8 14,4 381 357 86,3 24678 1203,8 16,91 1362,7
W 410 x 75,0 75,0 413 180 9,7 16,0 381 357 95,8 27616 1337,3 16,98 1518,6
W 410 x 85,0 85,0 417 181 10,9 18,2 381 357 108,6 31658 1518,4 17,07 1731,7
W 460 x 52,0 52,0 450 152 7,6 10,8 428 404 66,6 21370 949,8 17,91 1095,9
W 460 x 60,0 60,0 455 153 8,0 13,3 428 404 76,2 25652 1127,6 18,35 1292,1
W 460 x 68,0 68,0 459 154 9,1 15,4 428 404 87,6 29851 1300,7 18,46 1495,4
W 460 x 74,0 74,0 457 190 9,0 14,5 428 404 94,9 33415 1462,4 18,77 1657,4
W 460 x 82,0 82,0 460 191 9,9 16,0 428 404 104,7 37157 1615,5 18,84 1836,4
W 460 x 89,0 89,0 463 192 10,5 17,7 428 404 114,1 41105 1775,6 18,98 2019,4
W 460 x 97,0 97,0 466 193 11,4 19,0 428 404 123,4 44658 1916,7 19,03 2187,4
W 460 x 106,0 106,0 469 194 12,6 20,6 428 404 135,1 48978 2088,6 19,04 2394,6
W 530 x 66,0 66,0 525 165 8,9 11,4 502 478 83,6 34971 1332,2 20,46 1558,0
W 530 x 72,0 72,0 524 207 9,0 10,9 502 478 91,6 39969 1525,5 20,89 1755,9
W 530 x 74,0 74,0 529 166 9,7 13,6 502 478 95,1 40969 1548,9 20,76 1804,9
W 530 x 82,0 82,0 528 209 9,5 13,3 501 477 104,5 47569 1801,8 21,34 2058,5
W 530 x 85,0 85,0 535 166 10,3 16,5 502 478 107,7 48453 1811,3 21,21 2099,8
W 530 x 92,0 92,0 533 209 10,2 15,6 502 478 117,6 55157 2069,7 21,65 2359,8
W 530 x 101,0 101,0 537 210 10,9 17,4 502 470 130,0 62198 2316,5 21,87 2640,4
W 530 x 109,0 109,0 539 211 11,6 18,8 501 469 139,7 67226 2494,5 21,94 2847,0
W 610 x 101,0 101,0 603 228 10,5 14,9 573 541 130,3 77003 2554,0 24,31 2922,7
W 610 x 113,0 113,0 608 228 11,2 17,3 573 541 145,3 88196 2901,2 24,64 3312,9
W 610 x 125,0 125,0 612 229 11,9 19,6 573 541 160,1 99184 3241,3 24,89 3697,3
W 610 x 140,0 140,0 617 230 13,1 22,2 573 541 179,3 112619 3650,5 25,06 4173,1
W 610 x 155,0 155,0 611 324 12,7 19,0 573 541 198,1 129583 4241,7 25,58 4749,1
W 610 x 174,0 174,0 616 325 14,0 21,6 573 541 222,8 147754 4797,2 25,75 5383,3

Parte II:

Rolar para visualizar a tabela por completo

rolar para visualizar tabela

mm x kg/m EIXO Y-Y rt It Esbeltez Cw u
Iy Wy ry < Zy Aba-lf Alma-lw
cm4 cm3 cm cm3 cm cm4 bf/2tf d'/tw cm6 m2/m
W 150 x 13,0 82 16,4 2,22 25,5 2,60 1,72 10,20 27,49 4.181 0,67
W 150 x 18,0 126 24,7 2,32 38,5 2,69 4,34 7,18 20,48 6.683 0,69
W 150 x 22,5 (H) 387 50,9 3,65 77,9 4,10 4,75 11,52 20,48 20.417 0,88
W 150 x 24,0 183 35,9 2,41 55,8 2,73 11,08 4,95 17,48 10.206 0,69
W 150 x 29,8 (H) 556 72,6 3,80 110,8 4,18 10,95 8,23 17,94 30.227 0,90
W 150 x 37,1 (H) 707 91,8 3,84 140,4 4,22 20,58 6,64 14,67 39.930 0,91
W 200 x 15,0 87 17,4 2,12 27,3 2,55 2,05 9,62 39,44 8.222 0,77
W 200 x 19,3 116 22,7 2,14 35,9 2,59 4,02 7,85 29,31 11.098 0,79
W 200 x 22,5 142 27,9 2,22 43,9 2,63 6,18 6,38 27,42 13.868 0,79
W 200 x 26,6 330 49,6 3,10 76,3 3,54 7,65 7,92 29,34 32.477 0,92
W 200 x 31,3 410 61,2 3,19 94,0 3,60 12,59 6,57 26,50 40.822 0,93
W 200 x 35,9 (H) 764 92,6 4,09 141,0 4,50 14,51 8,09 25,90 69.502 1,03
W 200 x 41,7 (H) 901 108,5 4,10 165,7 4,53 23,19 7,03 21,86 83.948 1,04
W 200 x 46,1 (H) 1535 151,2 5,12 229,5 5,58 22,01 9,23 22,36 141.342 1,19
W 200 x 52,0 (H) 1784 174,9 5,16 265,8 5,61 33,34 8,10 19,85 166.710 1,19
HP 200 x 53,0 (H) 1673 161,7 4,96 248,6 5,57 31,93 9,16 14,28 155.075 1,20
W 200 x 59,0 (H) 2041 199,1 5,18 303,0 5,64 47,69 7,22 17,32 195.418 1,20
W 200 x 71,0 (H) 2537 246,3 5,28 374,5 5,70 81,66 5,92 15,80 249.976 1,22
W 200 x 86,0 (H) 3139 300,4 5,32 458,7 5,77 142,19 5,07 12,06 317.844 1,23
W 250 x 17,9 91 18,1 1,99 28,8 2,48 2,54 9,53 45,92 13.735 0,88
W 250 x 22,3 123 24,1 2,06 38,4 2,54 4,77 7,39 37,97 18.629 0,89
W 250 x 25,3 149 29,3 2,14 46,4 2,58 7,06 6,07 36,10 22.955 0,89
W 250 x 28,4 178 34,8 2,20 54,9 2,62 10,34 5,10 34,38 27.636 0,90
W 250 x 32,7 473 64,8 3,35 99,7 3,86 10,44 8,02 36,03 73.104 1,07
W 250 x 38,5 594 80,8 3,46 124,1 3,93 17,63 6,56 33,27 93.242 1,08
W 250 x 44,8 704 95,1 3,50 146,4 3,96 27,14 5,69 29,95 112.398 1,09
HP 250 x 62,0 (H) 2995 234,0 6,13 357,8 6,89 33,46 11,96 19,10 414.130 1,47
W 250 x 73,0 (H) 3880 305,5 6,47 463,1 7,01 56,94 8,94 23,33 552.900 1,48
W 250 x 80,0 (H) 4313 338,3 6,51 513,1 7,04 75,02 8,17 21,36 622.878 1,49
HP 250 x 85,0 (H) 4225 325,0 6,24 499,6 7,00 82,07 9,03 13,97 605.403 1,50
W 250 x 89,0 (H) 4841 378,2 6,52 574,3 7,06 102,81 7,40 18,82 712.351 1,50
W 250 x 101,0 (H) 5549 431,8 6,57 656,3 7,10 147,70 6,56 16,87 828.031 1,51
W 250 x 115,0 (H) 6405 494,6 6,62 752,7 7,16 212,00 5,86 14,87 975.265 1,53
W 310 x 21,0 98 19,5 1,90 31,4 2,42 3,27 8,86 53,25 21.628 0,98
W 310 x 23,8 116 22,9 1,94 36,9 2,45 4,65 7,54 48,50 25.594 0,99
W 310 x 28,3 158 31,0 2,08 49,4 2,55 8,14 5,73 45,20 35.441 1,00
W 310 x 32,7 192 37,6 2,13 59,8 2,58 12,91 4,72 41,12 43.612 1,00
W 310 x 38,7 727 88,1 3,82 134,9 4,38 13,20 8,51 46,66 163.728 1,25
W 310 x 44,5 855 103,0 3,87 158,0 4,41 19,90 7,41 41,00 194.433 1,26
W 310 x 52,0 1026 122,9 3,91 188,8 4,45 31,81 6,33 35,61 236.422 1,27
HP 310 x 79,0 (H) 5258 343,7 7,25 525,4 8,20 46,72 13,91 22,27 1.089.258 1,77
HP 310 x 93,0 (H) 6387 414,7 7,32 635,5 8,26 77,33 11,76 18,69 1.340.320 1,78
W 310 x 97,0 (H) 7286 477,8 7,68 725,0 8,38 92,12 9,90 24,77 1.558.682 1,79
W 310 x 107,0 (H) 8123 530,9 7,72 806,1 8,41 122,86 9,00 22,48 1.754.271 1,80
HP 310 x 110,0 (H) 7707 497,3 7,39 763,7 8,33 125,66 10,00 15,91 1.646.104 1,80
W 310 x 117,0 (H) 9024 587,9 7,76 893,1 8,44 161,61 8,21 20,55 1.965.950 1,80
HP 310 x 125,0 (H) 8823 565,6 7,45 870,6 8,38 177,98 8,97 14,09 1.911.029 1,81
W 360 x 32,9 291 45,9 2,63 72,0 3,20 9,15 7,47 53,10 84.111 1,17
W 360 x 39,0 375 58,6 2,73 91,9 3,27 15,83 5,98 47,32 109.551 1,18
W 360 x 44,0 818 95,7 3,77 148,0 4,43 16,7 8,72 44,7 239.091 1,35
W 360 x 51,0 968 113,3 3,87 174,7 4,49 24,65 7,37 42,75 284.994 1,36
W 360 x 57,8 1113 129,4 3,92 199,8 4,53 34,45 6,56 38,96 330.394 1,37
W 360 x 64,0 1885 185,7 4,80 284,5 5,44 44,57 7,52 37,40 523.362 1,46
W 360 x 72,0 2140 209,8 4,84 321,8 5,47 61,18 6,75 33,47 599.082 1,47
W 360 x 79,0 2416 235,7 4,89 361,9 5,51 82,41 6,10 30,68 685.701 1,48
W 360 x 91,0 (H) 4483 353,0 6,22 538,1 6,90 92,61 7,74 30,34 1.268.709 1,68
W 360 x 101,0 (H) 5063 397,1 6,25 606,1 6,93 128,47 6,97 27,28 1.450.410 1,68
W 360 x 110,0 (H) 5570 435,2 6,29 664,5 6,96 161,93 6,43 25,28 1.609.070 1,69
W 360 x 122,0 (H) 6147 478,4 6,29 732,4 6,98 212,7 5,92 22,12 1.787.806 1,70
W 410 x 38,8 404 57,7 2,83 90,9 3,49 11,69 7,95 55,84 153.190 1,32
W 410 x 46,1 514 73,4 2,95 115,2 3,55 20,06 6,25 50,94 196.571 1,33
W 410 x 53,0 1009 114,0 3,84 176,9 4,56 23,38 8,12 47,63 387.194 1,48
W 410 x 60,0 1205 135,4 3,98 209,2 4,65 33,78 6,95 46,72 467.404 1,49
W 410 x 67,0 1379 154,1 4,00 239,0 4,67 48,11 6,22 40,59 538.546 1,50
W 410 x 75,0 1559 173,2 4,03 269,1 4,70 65,21 5,63 36,80 612.784 1,51
W 410 x 85,0 1804 199,3 4,08 310,4 4,74 94,48 4,97 32,72 715.165 1,52
W 460 x 52,0 634 83,5 3,09 131,7 3,79 21,79 7,04 53,21 304.837 1,47
W 460 x 60,0 796 104,1 3,23 163,4 3,89 34,60 5,75 50,55 387.230 1,49
W 460 x 68,0 941 122,2 3,28 192,4 3,93 52,29 5,00 44,42 461.163 1,50
W 460 x 74,0 1661 174,8 4,18 271,3 4,93 52,97 6,55 44,89 811.417 1,64
W 460 x 82,0 1862 195,0 4,22 303,3 4,96 70,62 5,97 40,81 915.745 1,64
W 460 x 89,0 2093 218,0 4,28 339,0 5,01 92,49 5,42 38,44 1.035.073 1,65
W 460 x 97,0 2283 236,6 4,30 368,8 5,03 115,05 5,08 35,44 1.137.180 1,66
W 460 x 106,0 2515 259,3 4,32 405,7 5,05 148,19 4,71 32,05 1.260.063 1,67
W 530 x 66,0 857 103,9 3,20 166,0 4,02 31,52 7,24 53,73 562.854 1,67
W 530 x 72,0 1615 156,0 4,20 244,6 5,16 33,41 9,50 53,13 1.060.548 1,84
W 530 x 74,0 1041 125,5 3,31 200,1 4,10 47,39 6,10 49,26 688.558 1,68
W 530 x 82,0 2028 194,1 4,41 302,7 5,31 51,23 7,86 50,25 1.340.255 1,85
W 530 x 85,0 1263 152,2 3,42 241,6 4,17 72,93 5,03 46,41 845.463 1,69
W 530 x 92,0 2379 227,6 4,50 354,7 5,36 75,50 6,70 46,84 1.588.565 1,86
W 530 x 101,0 2693 256,5 4,55 400,6 5,40 106,04 6,03 43,14 1.812.734 1,86
W 530 x 109,0 2952 279,8 4,60 437,4 5,44 131,38 5,61 40,47 1.991.291 1,87
W 610 x 101,0 2951 258,8 4,76 405,0 5,76 81,68 7,65 51,54 2.544.966 2,07
W 610 x 113,0 3426 300,5 4,86 469,7 5,82 116,50 6,59 48,34 2.981.078 2,08
W 610 x 125,0 3933 343,5 4,96 536,3 5,89 159,50 5,84 45,45 3.441.766 2,09
W 610 x 140,0 4515 392,6 5,02 614,0 5,94 255,01 5,18 41,27 3.981.687 2,10
W 610 x 155,0 10783 665,6 7,38 1022,6 8,53 200,77 8,53 42,60 9.436.714 2,47
W 610 x 174,0 12374 761,5 7,45 1171,1 8,58 286,88 7,52 38,63 10.915.665 2,48
